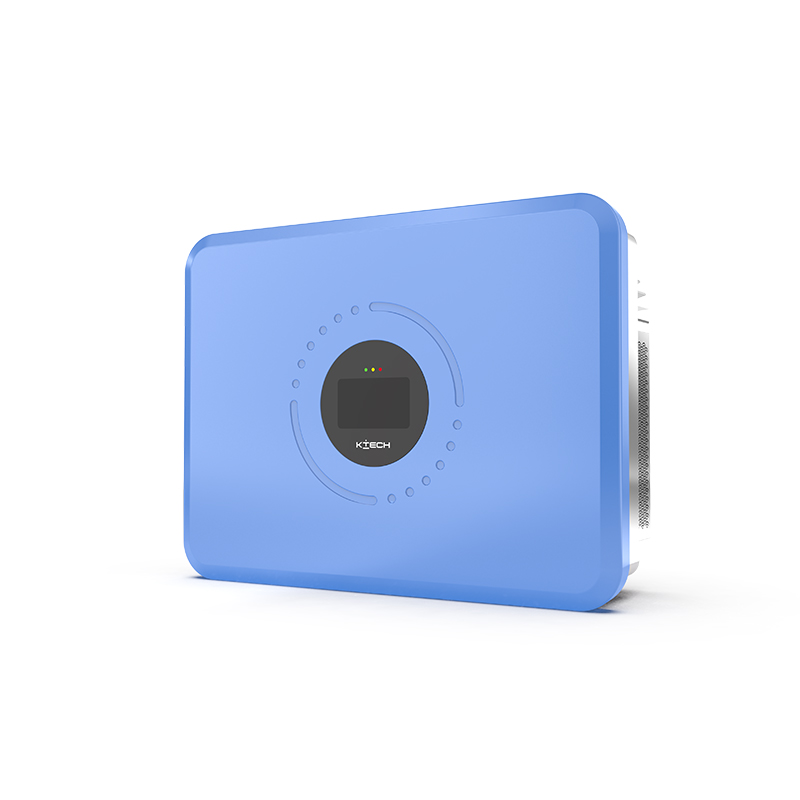

Como la unidad de control central del sistema de energía múltiple,inversor híbridoIntegra los circuitos de interfaz de fotovoltaica, batería y cuadrícula para realizar la distribución dinámica de energía y el funcionamiento coordinado de los tres. Su esencia es un dispositivo electrónico de potencia con capacidad de flujo de energía bidireccional. Integra el inversor conectado a la red, la fuente de alimentación fuera de la red y las funciones de carga y descarga de baterías en una sola plataforma de hardware, y optimiza la ruta de utilización de energía basada en la adquisición de datos en tiempo real y la toma de decisiones de algoritmo.
La arquitectura básica deinversor híbridose basa en el diseño de topología múltiple. El puerto de entrada fotovoltaica está conectado al controlador a través de un convertidor, el puerto de la batería está equipado con un circuito de carga y descarga de CC bidireccional, y el lado de CA incluye un módulo de potencia de modo dual para inversor conectado a la red e inversor fuera de la red. El núcleo del sistema de control es construir un modelo de balance de potencia unificado, con demanda de carga, salida fotovoltaica y señales de precios de electricidad como variables de entrada y ajustar dinámicamente la dirección del flujo de energía de cada puerto.
La energía fotovoltaica se suministra preferentemente a la carga y al almacenamiento de la batería. Cuando la luz es suficiente, el algoritmo MPPT rastrea la potencia máxima de generación de energía, y la energía redundante se almacena en la batería o se devuelve a la cuadrícula. Cuando la luz es insuficiente, el sistema llama al almacenamiento de energía de la batería para complementar el espacio de carga. La interacción de la cuadrícula sigue a la estrategia preestablecida, compra o vende electricidad durante los períodos de precios de la electricidad del pico y el valle, y está completamente desconectado de la red pública en modo fuera de la red. La lógica de control debe manejar las fluctuaciones de potencia a nivel de milisegundos.
El inversor híbridoDebe asegurarse de que el rango de voltaje de entrada fotovoltaica cubra 150-850V en condiciones de trabajo complejas para adaptarse a diferentes configuraciones de cadenas, y la compatibilidad de la batería admite baterías de litio, acento y otros sistemas químicos. La distorsión armónica de voltaje de salida se controla dentro del 3% en el modo fuera de la red para garantizar el funcionamiento de equipos sensibles. Además, el uso de una combinación de ventiladores inteligentes y disipadores de calor puede reducir el impacto del diseño de la gestión térmica en la confiabilidad a largo plazo y extender la vida útil de los condensadores y los componentes semiconductores.
